HXPNR-H型單級安全滑觸線

瀏覽次數：

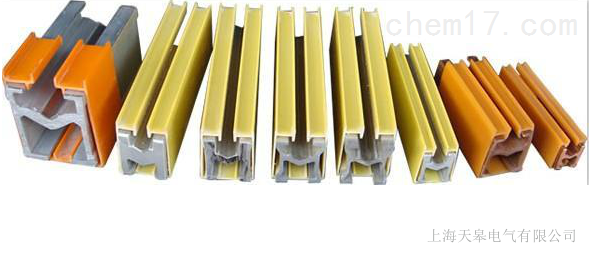

HXPNR-H型單級安全滑觸線

詳細介紹

HXPNR-H型單級安全滑觸線

滑觸線產品以其設計新穎、結構合理、維護方便、防腐防塵性能、使用安全等特點被廣泛地應用于電流較大、使用頻率較高、運行速度快和環境較差的場合。

HXPnR-H、HXPnR-H8 系列單極H型鋁滑線 The series of HXPnR-H8 monopole assembled busbars
型號規格 Type&spec	滑觸線截面尺寸 Busbar size (mm)			載流量（A） Current（A）	適配外置式集電器 Suitable current collector
型號規格 Type&spec	A	B	C	載流量（A） Current（A）	適配外置式集電器 Suitable current collector
HXPnR-H-160/150	24.0	31.0	8.0	150	HJD-150A
HXPnR-H-185/250	24.0	31.0	8.0	250	HJD-250 A
HXPnR-H-250/320	32.0	40.0	10.0	400	HJD-320 A
HXPnR-H-300/500	32.0	40.0	10.0	600	HJD-500 A
HXPnR-H-500/800	32.0	40.0	10.0	800	HJD-800 A HJD-500 A
HXPnR-H-800加厚	38.0	46.0	10.0	500/800	HJD-800 A
HXPnR-H-900/1000	32.0	40.0	10.0	1000	HJD-1000 A
HXPnR-H-1250A	32.0	40.0	1.00	1250	HJD-1250 A
HXPnR-H-1500 A	85	60	15	1500	HJD-1500 A
HXPnR-H-2000 A	91.7	55	15.6	2000	HJD-2000 A
HXPnR-H-2500 A	91.7	55	15.6	2500	HJD-2500 A
注：1、滑觸線標準長度：6m。2、HXPnR-H與HXPnR-H8 以及HXPnR-H加厚性能相同，幾何形狀和集電方式不同。 3、HXPnR-H型有鋁合金和銅體兩種材料的滑線。 Nore：1、Standard busbar length：6m. 2、Same performance different dimension. 3、HXPnR-H type trolly line of alloy Aland Copper

單極H型鋁滑線配件

單極H型鋁滑線型號：

單極H型鋁滑線主要技術參數：

規格	HXPnR-HD2	HXPnR-HD3	HXPnR-HD5	HXPnR-HD8	HXPnR-HD13	HXPnR-HD20
額定電流（A）	200A	300A	500A	800A	1300A	2000A
+35°C時電流電阻（Ω/m）	11.4×10-5	10.4×10-5	9.4×10-5	6.8×10-5	5.7×10-5	4.8×10-5
軌距800mm時軌間阻抗（Ω/m）	22.2×10-5	18.2×10-5	16.5×10-5	12.0×10-5	10.1×10-5	9.0×10-5
行動電壓（V）	600V/A或600V/DC
絕緣護套擊穿電壓（KV）	13.9
絕緣體表面電阻（Ω）	2×1013
KC	>600V
允許最大運行速度（m/min）	600
環境溫度范圍	-25°C+55°C
絕緣材料可燃性	自滅
外型尺寸	23.6×31.6			32×42
懸掛間距				1.5-3
導軌斷面膨脹	安裝長度在200m內不考慮
導軌標準長度	6
規格	HXPnR-HG150			HXPnR-HG150
額定電流（A）	150（雙極300A）			250（雙極500A）
最大運行速度（m/min）	600
接觸壓力（N）	27
側向移動距離	±100
接觸方向移動	±40
連接電纜（mm2）	20			50
牽引臂線至導軌滑觸面	115			130
適用導軌（A）	200-300			500-800
重量（Kg）（單級）	1.6			2.2
注：在選用導電器時，導電器容量要與用電設備相配，當單極容量不夠時，可采用雙極導電器

單極H型鋁滑線結構、外型尺寸

單極H型鋁滑線主要零部件
